LM2578A芯片制作低成本升压转换器3.3V输入–250MA时5V输出

低成本的升压转换器，可在250mA负载电流下将3.3V输入转换为5V。LM2578A芯片用于构建该项目。LM2578A是一种开关稳压器，可以很容易地设置用于降压、升压和反相配置等直流到直流电压转换电路。在该板中，IC被配置为升压转换器。工作频率为50Khz。

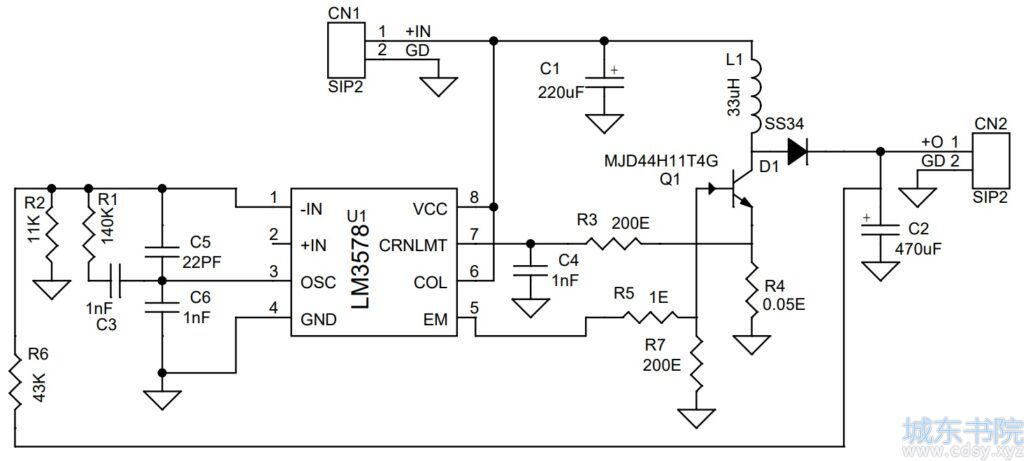

电路图

特性：输入电压3.3V

输出电压5V DC（+/-5%）

输出电流250mA

效率约80%

电流限制2A

工作频率50kHz

PCB尺寸38.58 x 17.94mm

CN1: Pin 1 = 3.3V DC Input, Pin 2 = GND

CN2: Pin 1 = 5V DC Output, Pin 2 = GND

升压或升压转换器将直流电压转换为更高的直流电压。当开关软件接通时，能量存储在电感器L中，并且电感器电流iL以由输入电压确定的斜率倾斜上升。二极管D在此期间熄灭。一旦开关SW断开，二极管D开始导通，并且存储在电感器中的能量被释放到负载。电感器中的电流以由输入电压和输出电压之间的差确定的斜率倾斜下降。

LM2578A是一种开关稳压器，可以很容易地设置用于降压、升压和反相配置等直流到直流电压转换电路。LM2578A具有独特的比较器输入级，该级不仅具有用于反相和非反相输入的单独引脚，而且还为每个输入提供内部1.0V参考，从而简化了电路设计和电路板布局。输出可以切换到750毫安，集电极和发射极都有输出引脚，以提高设计灵活性。根据应用，外部限流端子可以参考地或Vin端子。此外，LM2578A有一个板载振荡器，可将单个外部电容器的开关频率设置为<1 Hz至100 kHz（典型）。

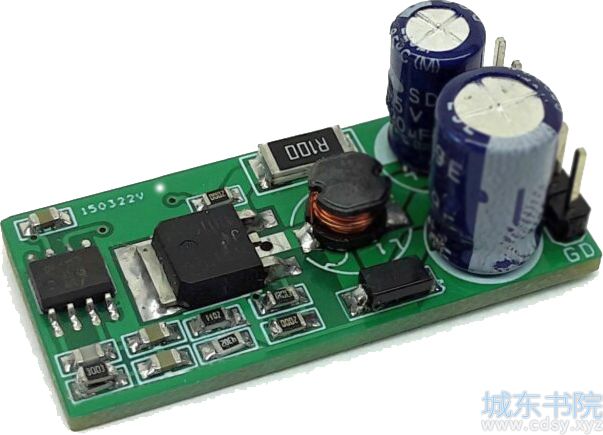

电路板
