Linux分区结构在RAID分析中的作用

时间:01-02来源:作者:点击数:

在RAID数据恢复的分析过程中,Linux系统的分区结构可以帮助我们确定RAID成员盘的部分盘序,还可以帮我们确定RAID在物理盘中的起始扇区等信息。下面举例说明。

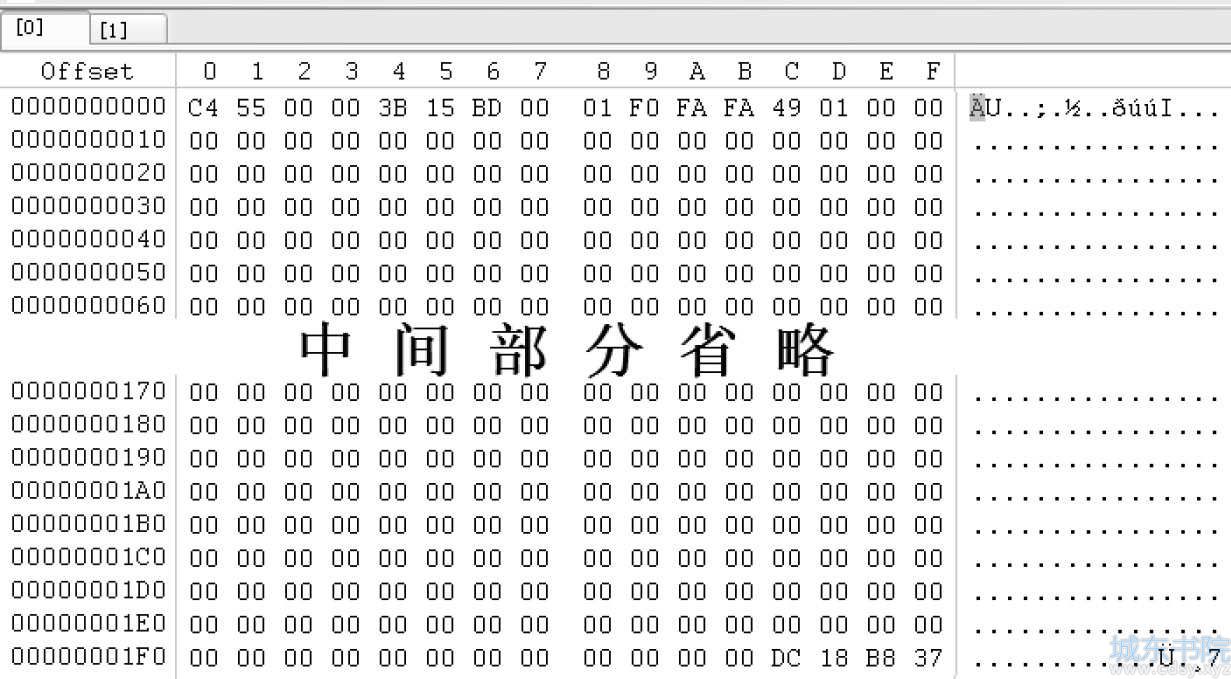

一个Linux服务器中的RAID-0由两块物理盘组成。为了分析该RAID-0的起始扇区和盘序,将两块物理盘同时用WinHex打开查看它们的第一个扇区,其中“硬盘0”的第一个扇区的内容如图18-1所示。

Linux分区结构在RAID分析中的作用
图18-1 “硬盘0”第一个扇区

从图18-1的内容看该扇区比较像RAID信息。

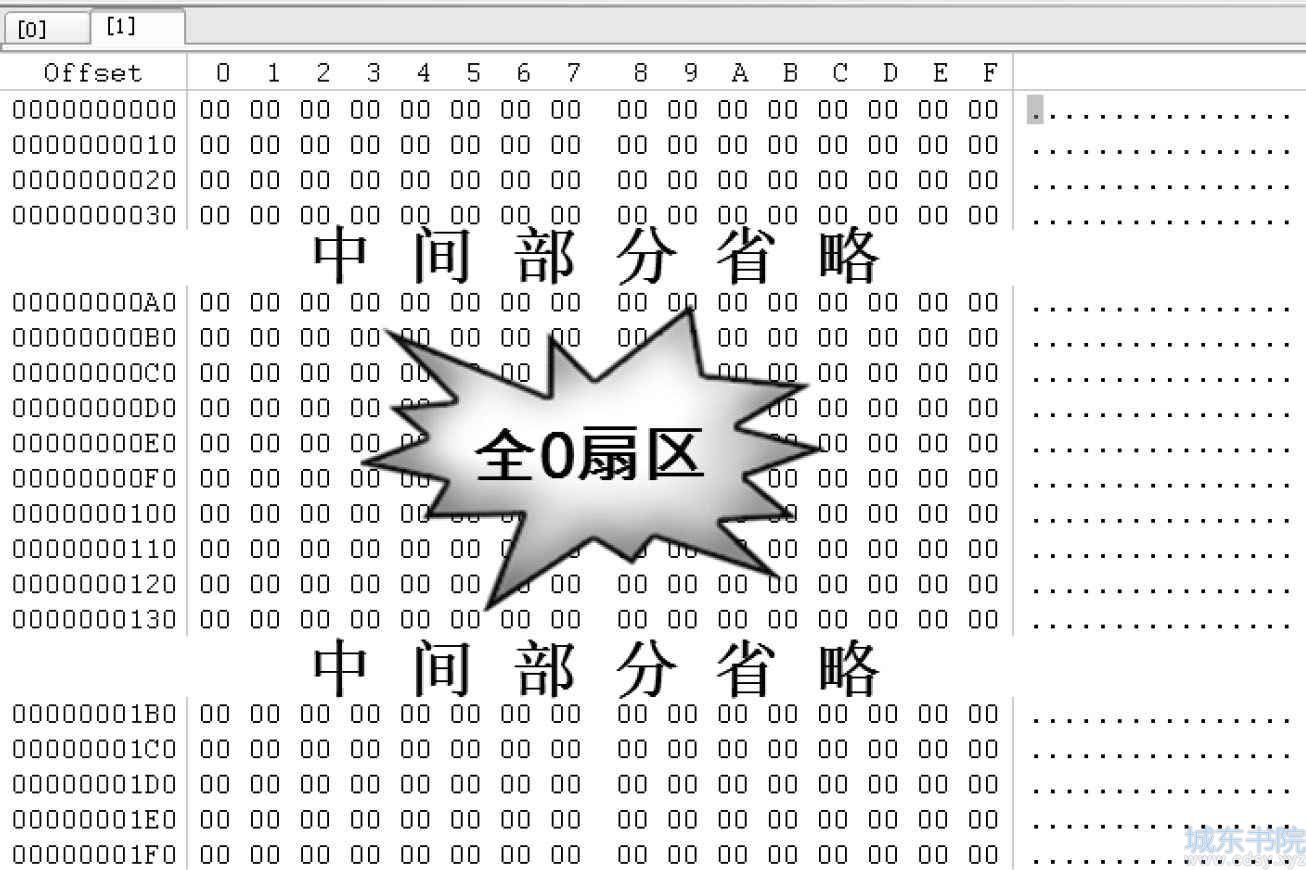

“硬盘1”的第一个扇区的内容如图18-2所示。

Linux分区结构在RAID分析中的作用
图18-2 “硬盘1”第一个扇区

“硬盘1”的第一个扇区全部是0,所以这两块成员盘的第一个扇区都不是MBR磁盘结构第一个扇区的内容,也不是GPT磁盘第一个扇区的内容,有可能是RAID信息。

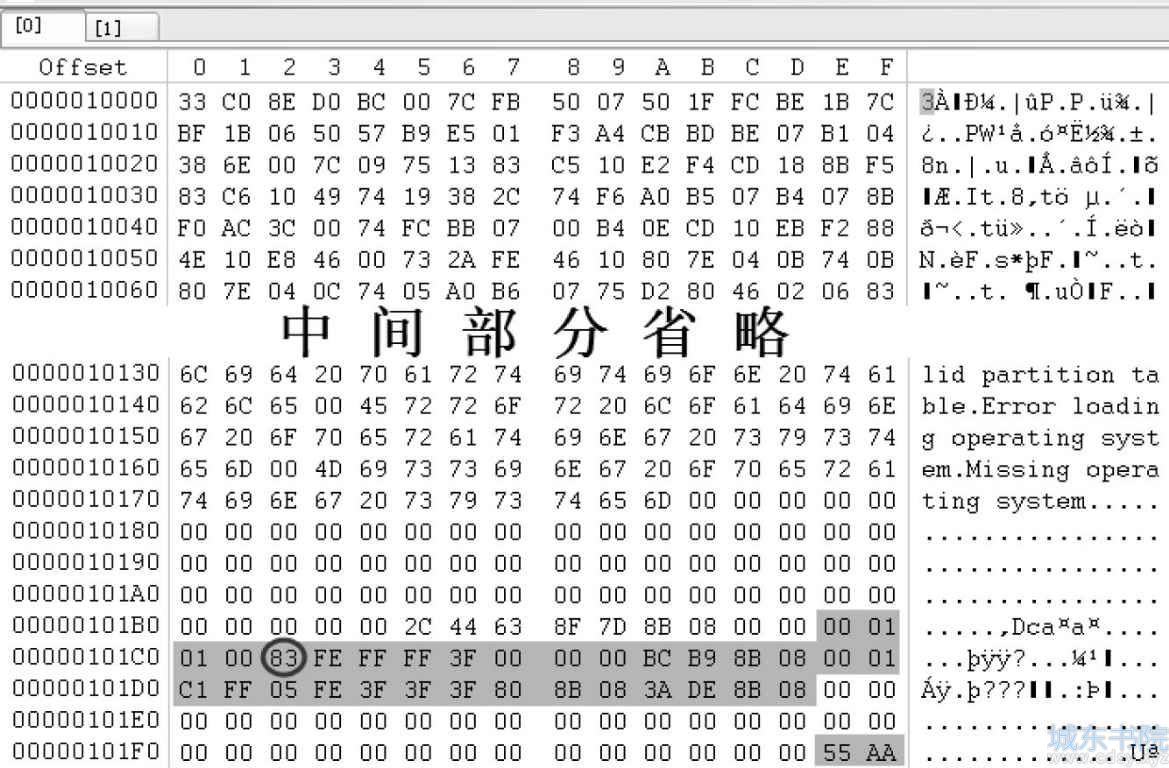

我们尝试在每块成员盘中搜索MBR,结果在“硬盘0”的128号扇区发现了MBR,如图18-3所示。

Linux分区结构在RAID分析中的作用
图18-3 “硬盘0”的128号扇区

从图18-3可以看到“硬盘0”的第一个扇区内是一个完整的MBR结构,有引导程序、有分区表及结束标志,分区表中有一项Ext3文件系统的表项和一项扩展分区的表项。

再看“硬盘1”的128号扇区,如图18-4所示。

Linux分区结构在RAID分析中的作用
图18-4 “硬盘1”的128号扇区

“硬盘1”的128号扇区内都是0字节。

从这两块RAID-0成员盘第一个扇区及128号扇区的分析很容易判断出:RAID起始扇区是128,并且“硬盘0”是该RAID-0的“0号盘”,“硬盘1”是该RAID-0的“1号盘”。
