HFS+文件系统卷头在RAID分析中的作用

HFS+文件系统的卷头中有大量参数，这些参数负责管理文件系统的结构。在恢复RAID逻辑盘的数据时，往往需要借助文件系统的元数据对RAID结构进行分析，而这些元数据的存放地址就由文件系统的卷头来描述。

以图20-9所示的卷头为例，其中的具体参数如图20-10、图20-11和图20-12所示。

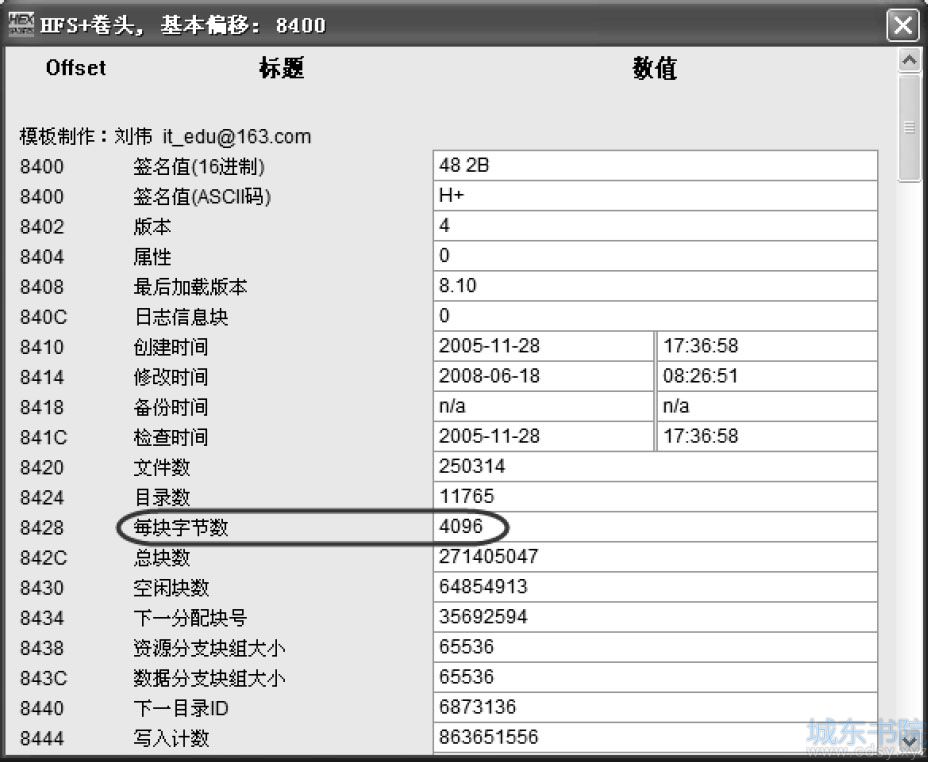

图20-10　卷头的基本参数

图20-11　分配文件的信息

图20-12　编录文件的信息

从卷头的参数中可以查看到文件系统的块大小、分配文件的起始块号及所占块数、编录文件的起始块号及所占块数等参数，然后就可以根据这些数值计算并找到其存放的具体地址，进行RAID结构的分析。
