RAID数据恢复软件：R-studio操作介绍

R-studio是一款非常专业的数据恢复软件，对RAID恢复支持非常好。下面使用R-studio对16.5.1节中的例子进行恢复。

第1步　打开磁盘。

打开R-studio后该工具自动会识别到当前系统下连接的硬盘，如图16-34所示。

图16-34　R-studio识别到的硬盘

图16-34中选中的4块盘就是RAID-5的4块SCSI成员盘。

第2步　组建RAID虚拟系统。

R-studio跟WinHex一样，都需要先组建一个虚拟RAID系统。组建命令在“Create”菜单中，如图16-35所示。

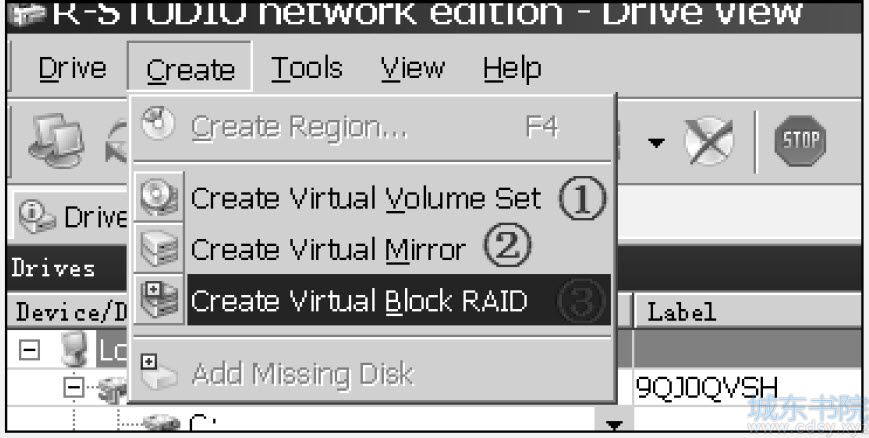

图16-35　组建虚拟RAID系统

图16-35中的“①”是指“创建虚拟卷集”，“②”是指“创建虚拟RAID-1”，“③”是指“创建虚拟条带RAID”。条带RAID是指以条带为操作单位的RAID系统，包括RAID-0、RAID-4、RAID-5、RAID-6等。

选择创建虚拟RAID-5，如图16-36所示。

图16-36　创建虚拟RAID-5

第3步　配置RAID参数。

创建出虚拟RAID-5后把4块RAID-5成员盘按照分析好的顺序放入虚拟RAID-5中，如图16-37所示。

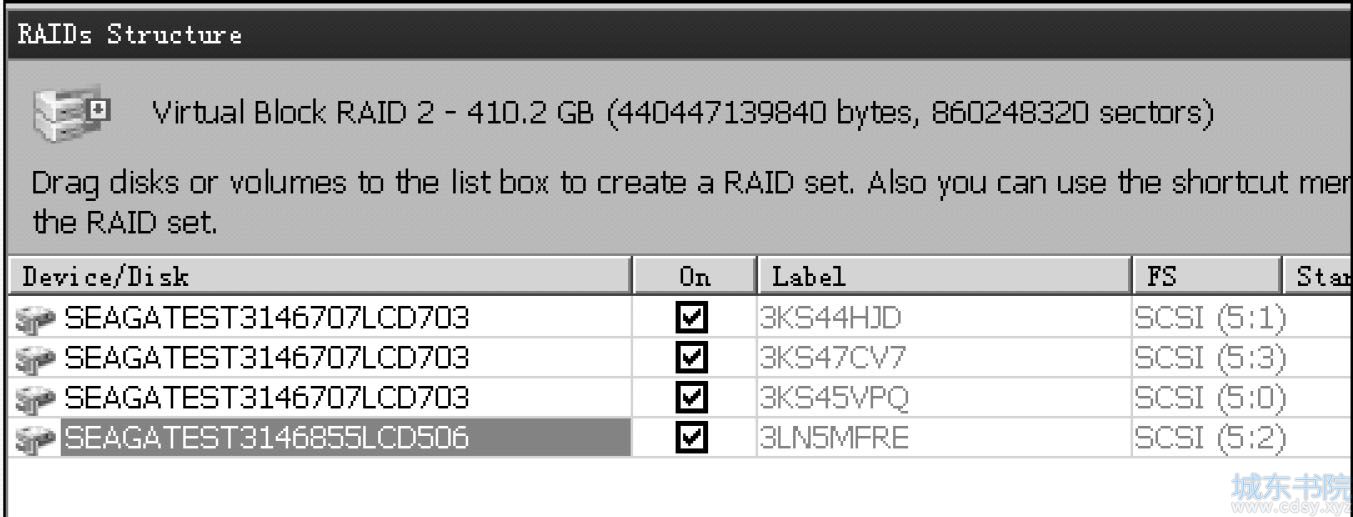

图16-37　把成员盘按顺序放入虚拟RAID-5中

接下来设置RAID-5的条带大小，如图16-38所示。

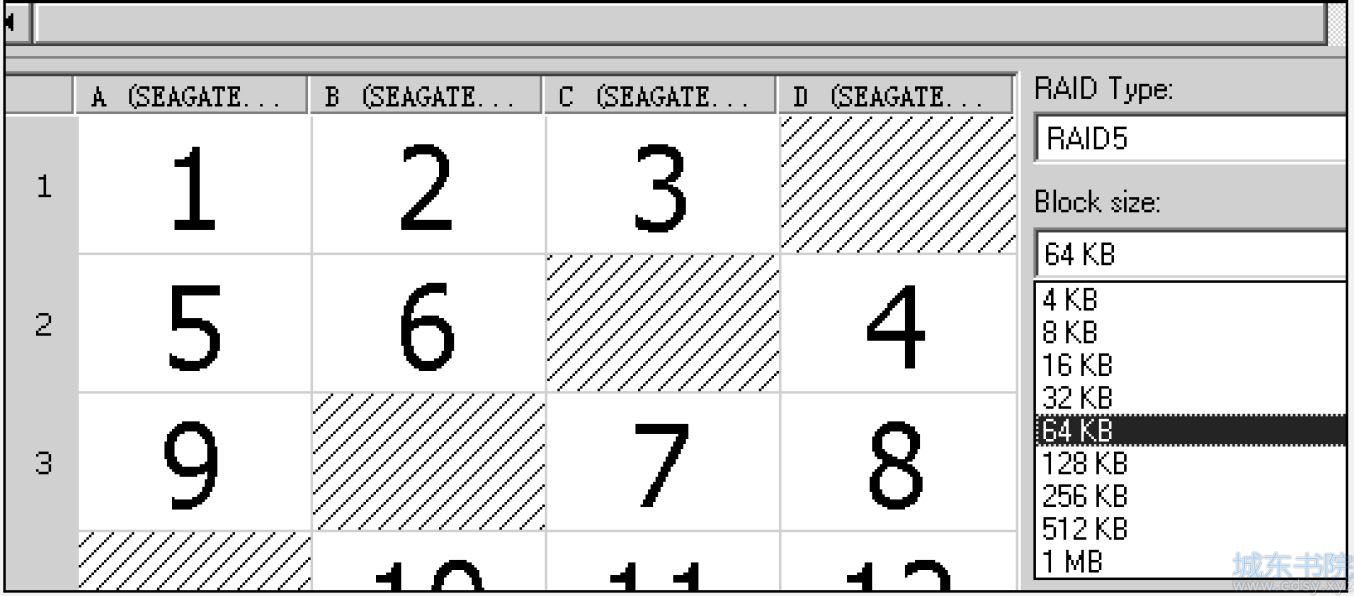

图16-38　设置RAID-5的条带大小

最后设置RAID-5结构，如图16-39所示。

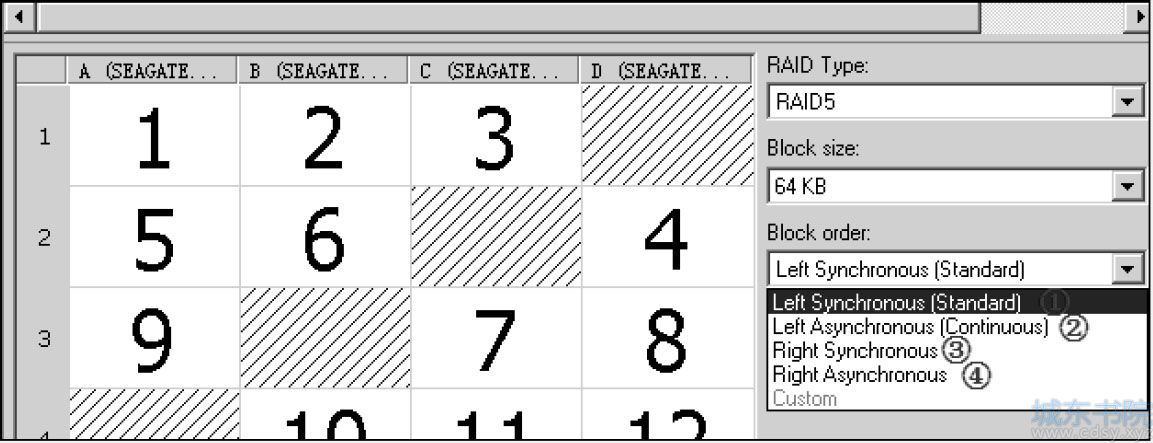

图16-39　设置RAID-5结构

图16-39中4种结构的含义：“①”为左同步；“②”为左异步；“③”为右同步；“④”为右异步。

第4步　查看数据。

参数全部配置完成以后，R-studio会直接显示出虚拟RAID-5的逻辑盘及其分区，如图16-40所示。

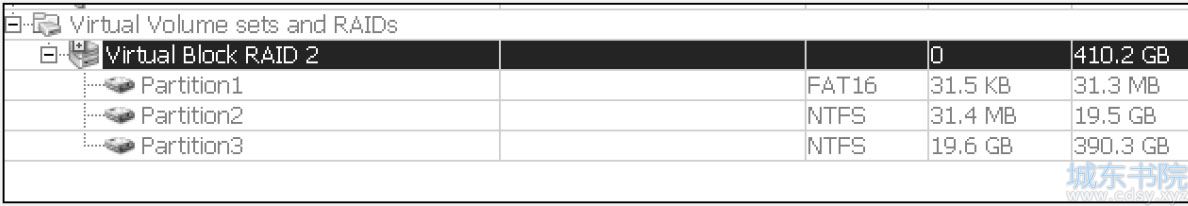

图16-40　虚拟RAID-5的逻辑盘及其分区

双击重要数据所在的分区3，就能看到数据了，如图16-41所示。

图16-41　分区中的数据
