安卓机器人LOGO_C4D安卓机器人LOGO建模图文教程

效果图

第一步

打开预设灯光文件。

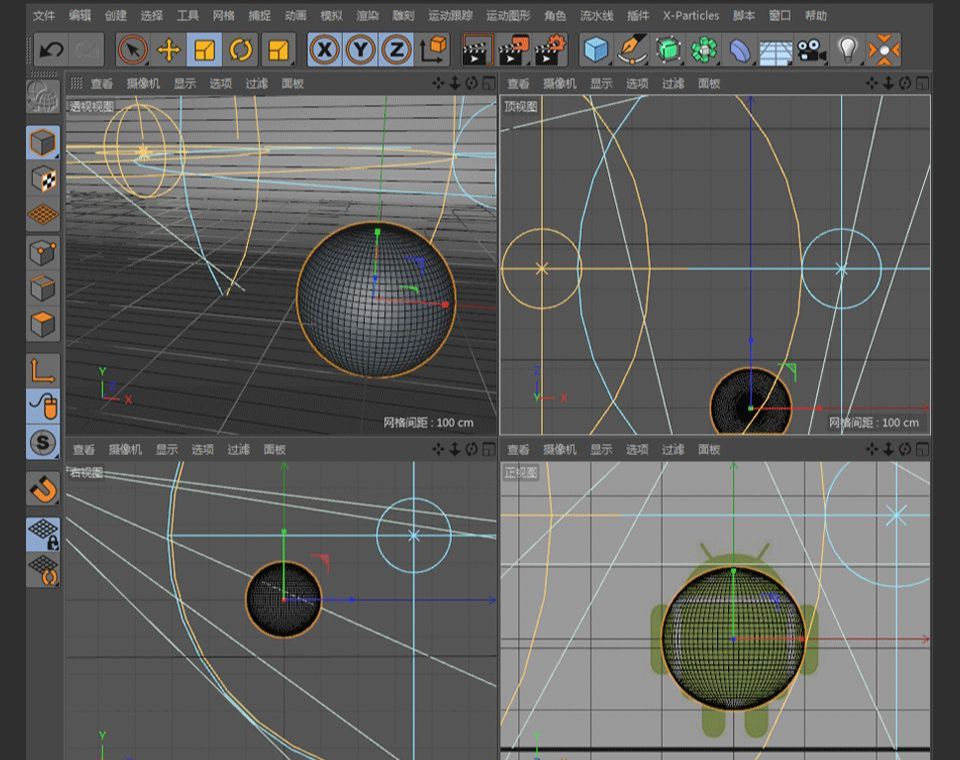

单击鼠标中键，可切换四视图和选择视图。

在菜单栏找到对像,按住对象按钮，出现下拉菜单，选择球体，点击。

在球体右下角菜单找到分段，修改数值为84，然后点击左边菜单的塌陷按钮。

第二步

把鼠标移动到正视图，点击鼠标滑轮放大视图，通过移动工具和缩放工具调整球体位置。

上方菜单栏选择框选工具，再选择左侧菜单的点模式，右侧菜单的选项为不勾选。

按住鼠标拖拽成框，框选到下面的点，按Delete键删除。

点击鼠标中键切换到透视视图。

ALT+鼠标左键拖拽把视图调整到球体下方，在空白的地方右键，选择封闭多边形孔洞。

鼠标移动到下方的点，出现白色圆圈即可点击鼠标左键。

第三步

鼠标中键切换到正视图，选择左侧的边模式，再选择框选工具。

拖拽鼠标成框，选择最下面的一条边。

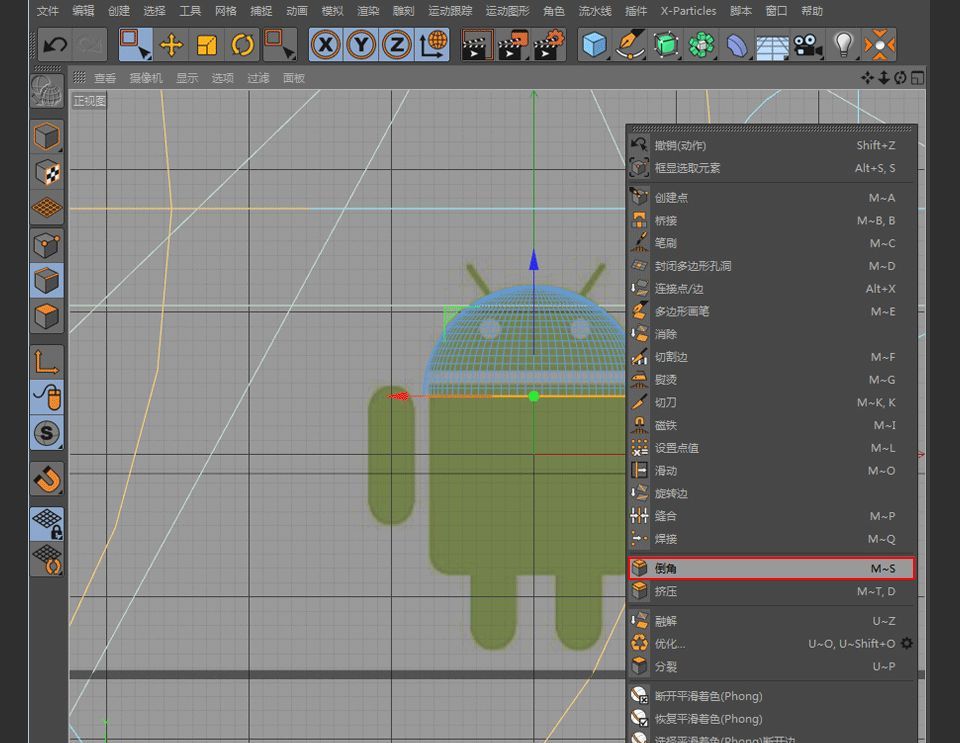

在空白的地方右键，选择倒角。

下方偏移值调整为1.2，然后按键盘上的回车键，得到圆角效果。

在菜单栏找到样条,按住对象按钮，出现下拉菜单，选择圆环，点击。

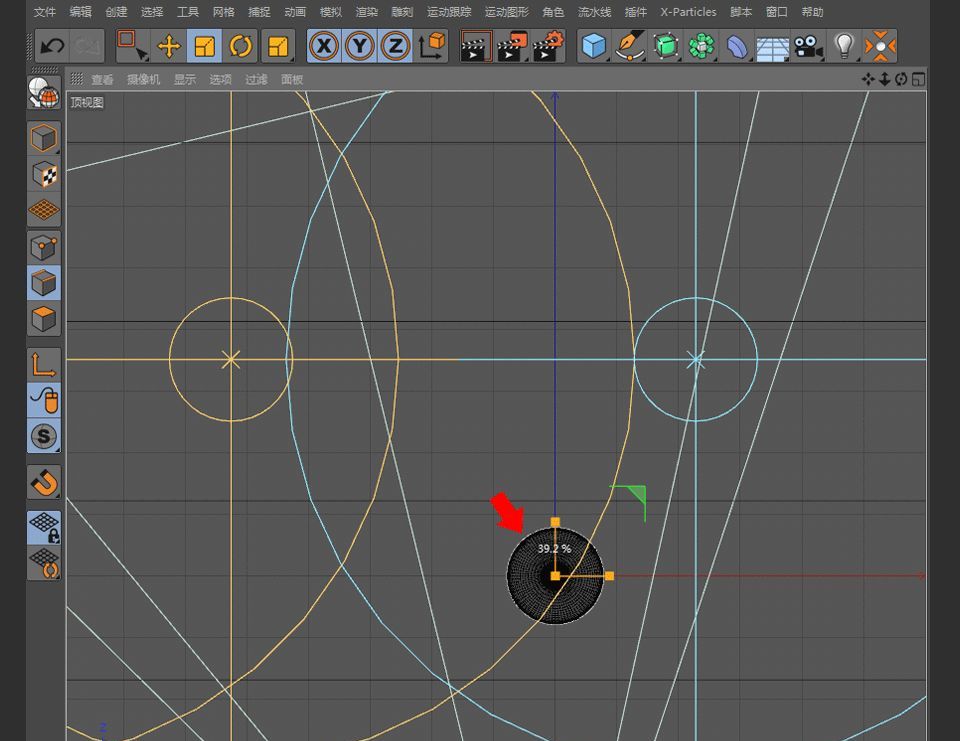

鼠标滑轮切换到顶视图，选择缩放工具缩放圆环直到跟球体一样大小。

在上方菜单找到生成器按钮点击，出现下拉，按住ALT键点击挤压。

在右下角对象面板中修改移动的对应属性。

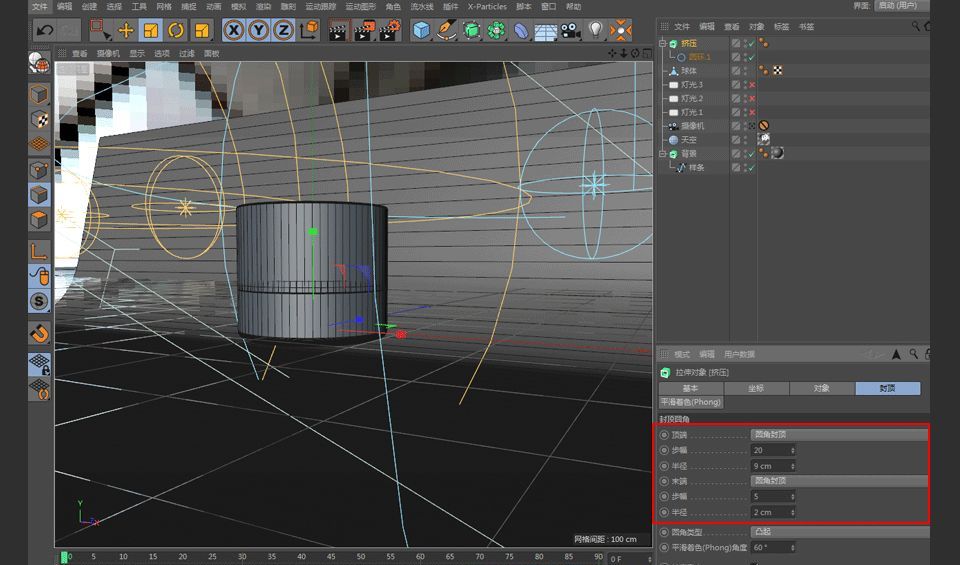

选择封顶面板，修改数值并勾选约束。

选择左侧的模型模式，再选择移动工具，选中绿色箭头向下拖拽到合适位置。

第四步

鼠标中键切换到正视图，点击对象按钮，下拉菜单找到胶囊点击。

得到一个胶囊。

通过移动工具和调节两个小黄点使胶囊贴合参考图。

按住ctrl键复制多个胶囊并移动到相应地方。

复制两个胶囊，通过移动旋转缩放工具调整机器人的两条天线。

第五步

回到透视图，在菜单栏找到对象,按住对象按钮，出现下拉菜单，点击选择球体。

通过移动和缩放工具调整位置、大小，使球体移动到对应位置。

选中球体，修改分段数为100。

按住CTRL键移动工具拖拽红色箭头复制一个球体。

右侧菜单选中两个球体，按ALT+G编组。

第六步

在菜单栏找到造型,按住造型按钮，出现下拉菜单，选择布尔，点击。

分别选择空白和球体移动到布尔下方。

选中空白，使用移动工具在右视图向左拖拽蓝色箭头到合适的位置。

选中布尔下方菜单勾选隐藏新的边。

第七步

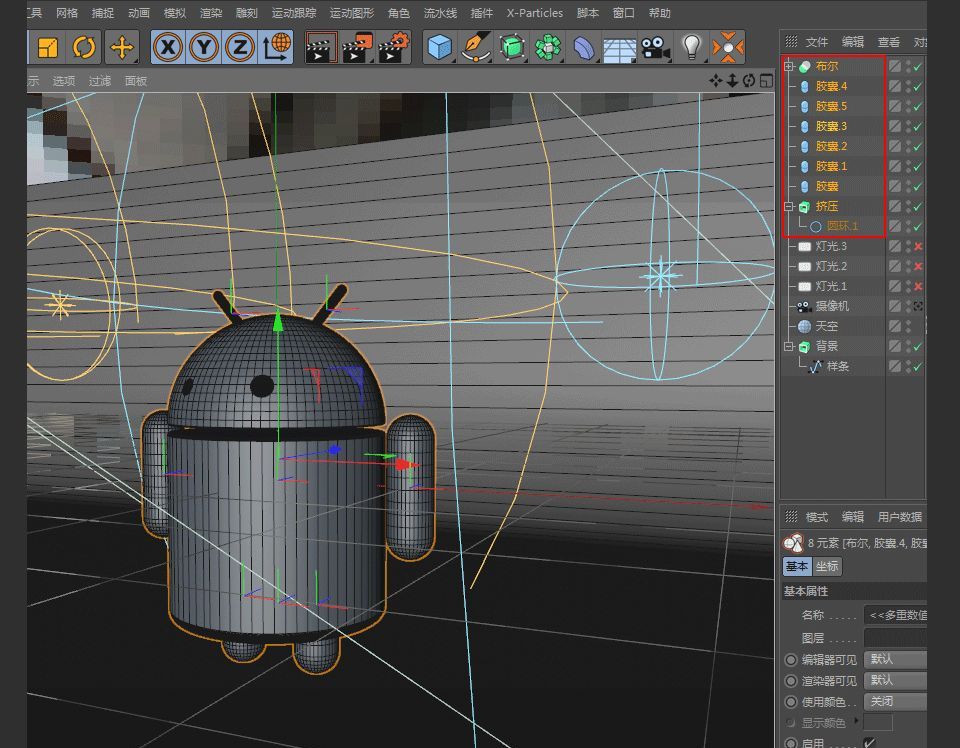

在右侧菜单栏里面选中按CTRL选中以下模型，然后按CTRL+G群组。

把绿色材质球拖拽到空白，然后松手。

把群组展开，把发光白色材质球拖拽给到组。

把三个灯光勾选上，点击渲染。
