Matplotlib绘制折线图

时间:10-01来源:作者:点击数:

折线图和点状图类似,只是在风格上有所不同。我们需要指定线型,如“-”表示实线、“--”表示虚线、“-.”表示带点的虚线、“:”表示完全用点来组成的虚线。

下面的代码和前面的类似,不过风格部分有所不同:

import matplotlib.pyplot as plt
x  = [1, 2, 3, 4]
y  = [1, 2, 3, 4]
y1 = [e+1 for e in y]                # 计算y的值
y2 = [e+2 for e in y]
y3 = [e+3 for e in y]
plt.plot(x, y,  "b.-")               # b:蓝色,.:点,-:线
plt.plot(x, y1, "ro--")              # r:红色,o:圆圈,--:短线连接起来
plt.plot(x, y2, "kx-.")              # k:黑色,x:x字符,-.:点和线
plt.plot(x, y3, "c*:")               # c:蓝绿色,*:*字符,::点组成的线
plt.savefig("demo1.png")            # 将图片保存到文件中

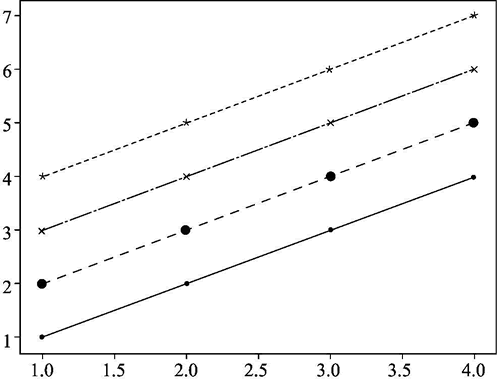

运行该脚本可以生成一个图片文件,如图 1 所示。


图 1 matplotlib绘制折线图

其实参数 x 是可选的,如果不填写,那么 x=[1,2,3,…]。例如上面的代码可以写成下面的样子,而含义没有任何差别:

import matplotlib.pyplot as plt
y  = [1, 2, 3, 4]            # 4组数据
y1 = [e+1 for e in y]
y2 = [e+2 for e in y]
y3 = [e+3 for e in y]
plt.plot(y,  "b.-")           # 没有x参数
plt.plot(y1, "ro--")          # r:红色,o:圆圈,--:短线连接起来
plt.plot(y2, "kx-.")          # k:黑色,x:x字符,-.:点和线
plt.plot(y3, "c*:")           # c:蓝绿色,*:*字符,::点组成的线
plt.savefig("demo3.png")

颜色的表示法如表 2 所示。

表 2 颜色表示法对应的颜色
表示法 对应的颜色
'b' 蓝色
'g' 绿色
'r' 红色
'c' 蓝绿色
'm' 品红
'y' 黄色
'k' 黑色
'w' 白色

点的样式如表 3 所示。

表 3 点的样式
表示法 点的样式
'o' 小圆圈
'v' 朝下的三角形
'^' 朝上的三角形
'>' 朝右的三角形
'<' 朝左的三角形
'x'
'+' 加号
's' 方框

线型的样式如表 4 所示。

表 4 线型的样式
表示法 线型的样式
'-' 实线
'--' 虚线
'-.' 带有点的虚线
':' 点组成的虚线
