多块服务器硬盘与工作机的连接方法

时间:01-02来源:作者:点击数:

在恢复RAID数据的过程中,还有一个重要环节,就是将RAID成员盘去RAID化后如何连接到数据恢复工作机上。

因为RAID大多是在服务器中使用的,RAID中的硬盘也是专业硬盘,比如SCSI硬盘、SAS硬盘、FC硬盘等,也有一些稍微低端一些的服务器会采用非专业的STAT硬盘,但专业服务器一般都使用专业硬盘。

而我们用于恢复数据的计算机大多是PC,PC上一般只有IDE和SATA接口,基本没有专业硬盘的接口,那么该如何连接这些专业硬盘呢,特别是当RAID成员盘数目很多的时候,又该怎样把若干块专业硬盘同时连接在数据恢复工作机上进行RAID分析和恢复呢?下面分别说明。

SCSI硬盘的连接

如果SCSI硬盘的数目很少,比如只有两块,那么可以找一块SCSI卡插在数据恢复工作机的主板上,然后把两块硬盘直接连接在SCSI卡上,由数据恢复工作机自带的电源给SCSI硬盘供电,或者用一个独立的电源给SCSI硬盘供电,这样更稳定一些。

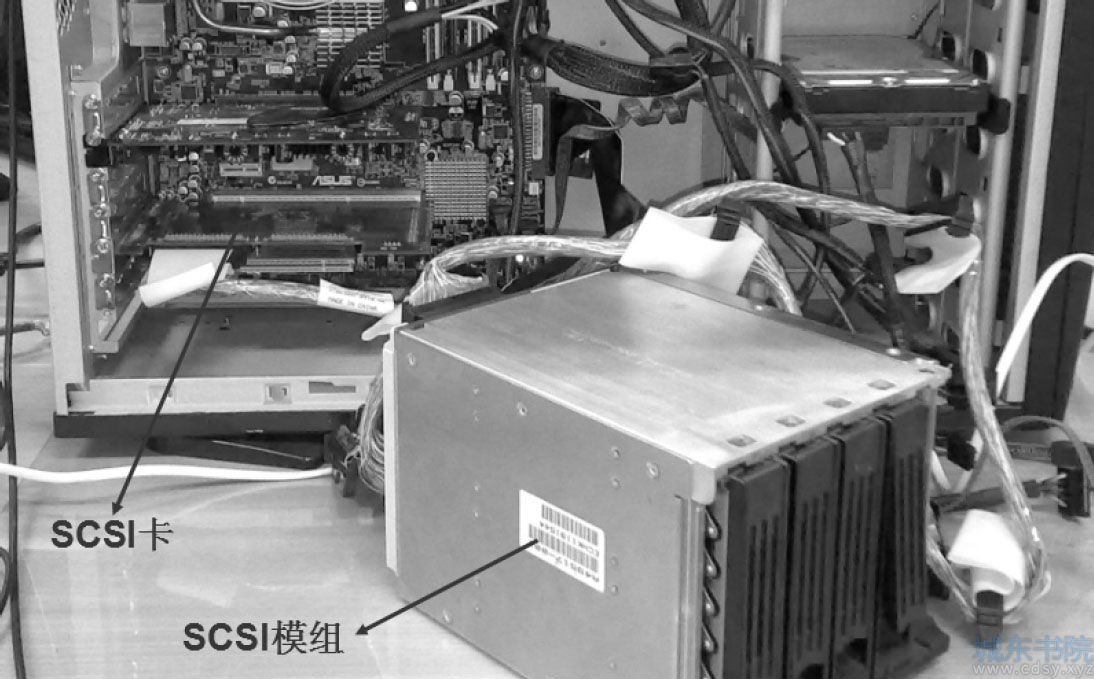

如果SCSI硬盘的数目很多,比如有3块以上,直接连在SCSI卡上就非常不方便了,也很不安全,那么可以准备一两套SCSI模组(见图16-4)来连接SCSI硬盘。

多块服务器硬盘与工作机的连接方法
图16-4 SCSI模组

每套SCSI模组内可以连接5块SCSI硬盘,所以准备两三套模组基本就够用了。模组的后部有独立的供电接口,并且有风扇给硬盘散热,很安全也很方便。

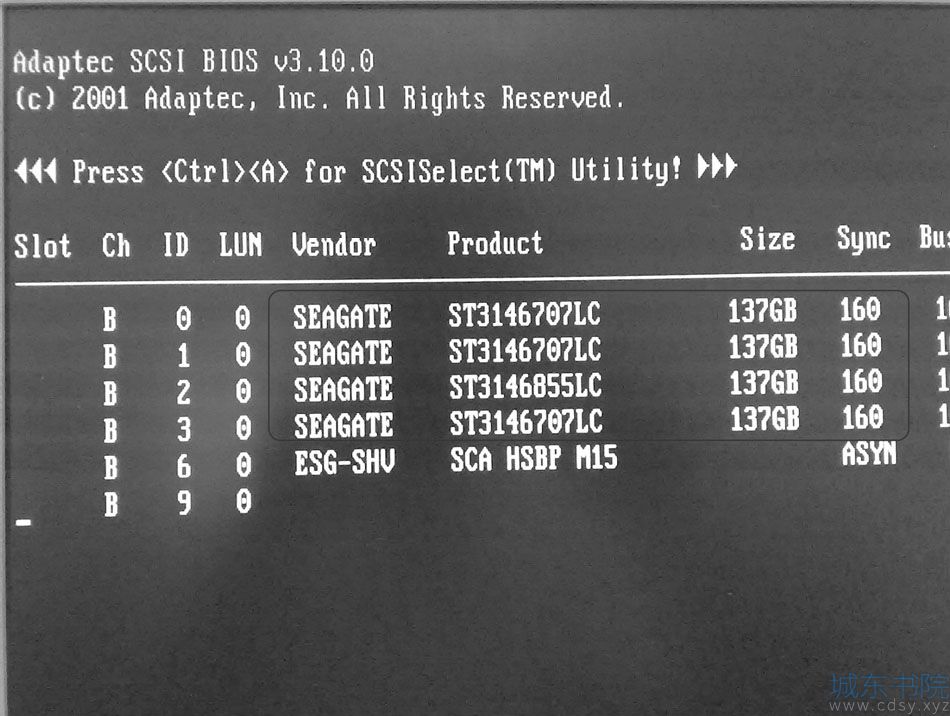

在图16-4所示的SCSI模组内插入了4块146GB的SCSI硬盘,将模组与计算机主机板上的SCSI卡连接,然后启动计算机,就能够检测到独立的4块146GB的SCSI硬盘了,如图16-5所示。

多块服务器硬盘与工作机的连接方法
图16-5 计算机检测到4块146GB的SCSI硬盘

SAS硬盘的连接

跟SCSI硬盘一样,如果硬盘数目比较少,可以直接用SAS卡连接。因为SAS电缆比SCSI电缆窄很多,所以用SAS卡直接连接多块硬盘也比较方便。

如果硬盘数目多的话,就用SAS模组进行连接,一个SAS模组也能够容纳4~5块硬盘。

FC硬盘的连接

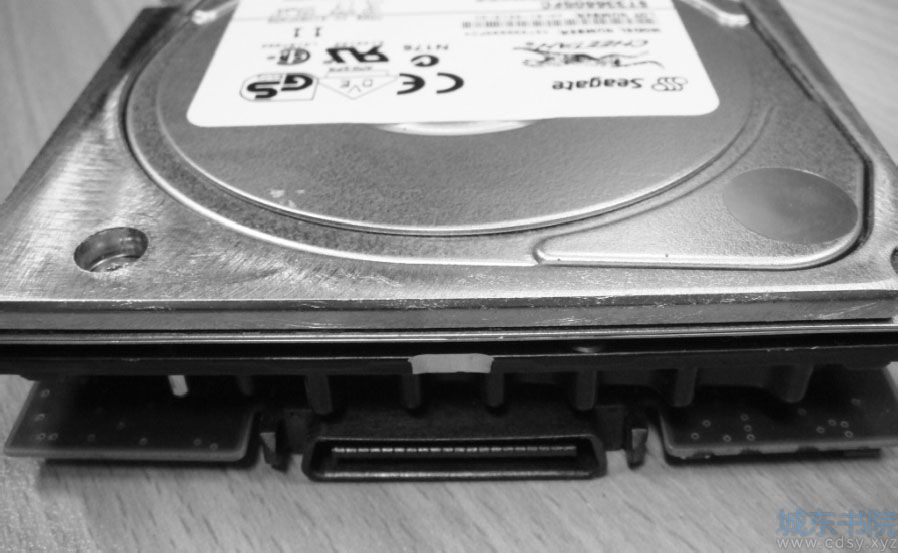

FC硬盘是非常专业的硬盘,其外观如图16-6所示。

多块服务器硬盘与工作机的连接方法
图16-6 FC硬盘正面

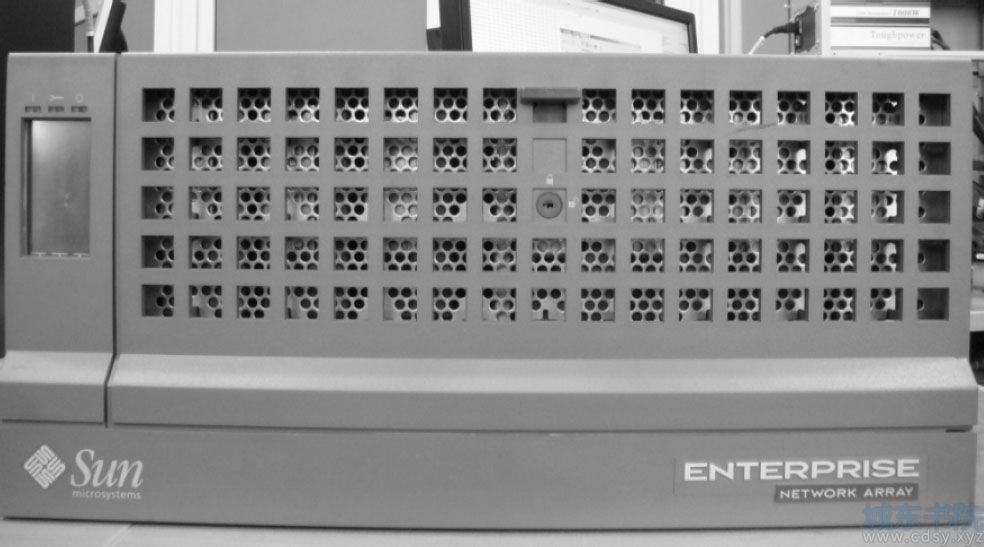

FC硬盘比较特殊,它不能像SCSI硬盘、SAS硬盘那样能直接与SCSI卡、SAS卡连接。FC硬盘不能直接与FC卡连接,并且也没有相应的FC模组,只有比较大型的光纤柜。一般一个光纤柜都能够容纳10块以上FC硬盘。光纤柜如图16-7所示。

多块服务器硬盘与工作机的连接方法
图16-7 光纤柜

把面板打开里面就是FC硬盘的槽位,如图16-8所示。

多块服务器硬盘与工作机的连接方法
图16-8 FC硬盘的槽位

图16-8所示是光纤柜的正面,有7个FC硬盘槽位,光纤柜的背面还有7个槽位,也就是说该光纤柜能够连接14块FC硬盘。

将FC硬盘插入光纤柜之后,如何把光纤柜连在计算机上呢?这还需要一块光纤卡,把光纤卡插在计算机主板上,再把光纤柜通过光纤电缆连在光纤卡上,计算机就能识别到FC硬盘了。

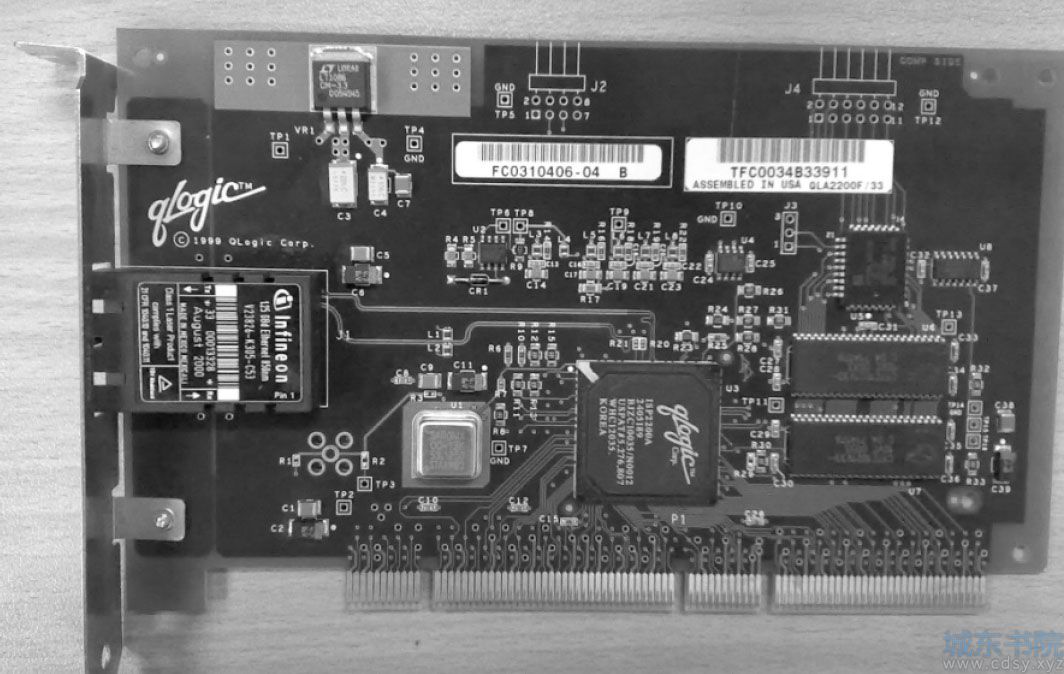

光纤卡如图16-9所示。

多块服务器硬盘与工作机的连接方法
图16-9 光纤卡

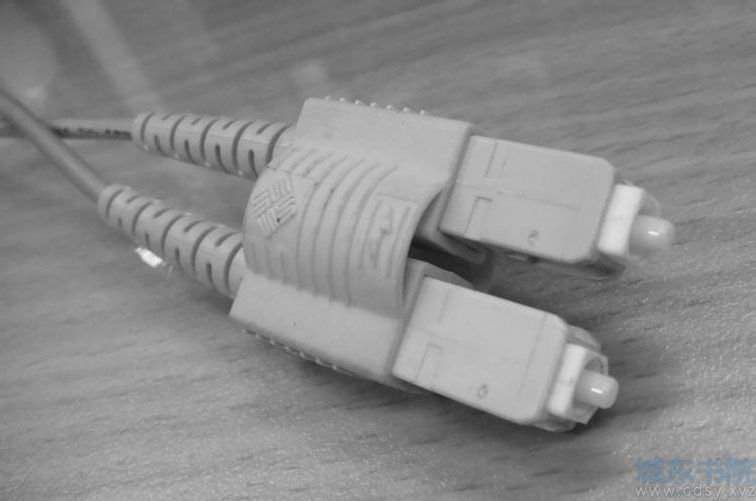

光纤电缆如图16-10所示。

多块服务器硬盘与工作机的连接方法
图16-10 光纤电缆
