AutoCAD-设置打印样式

时间:10-14来源:作者:点击数:

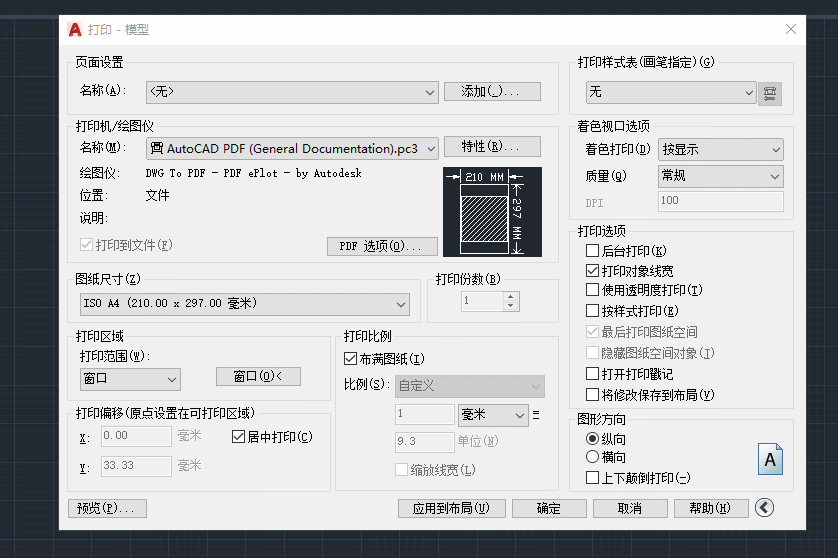

1.打开打印设置对话框

点击菜单栏上的“文件”-“打印”按钮或者点击“Ctrl+P”的组合键,打开打印设置对话框

/subpart/image/201909/723d76818742c52048286eb1fb8698f0.gif

2.设置打印机/绘图仪

在下俩列表中选择一个电脑能够连接到的打印设备;

/subpart/image/201909/299beeca219c0fadcd58bb0230ca50a3.gif

3.设置图纸尺寸

图纸尺寸取决与图纸的复杂程度和线条密度。一般加工厂和制造业图纸都选A4/A3比较多一点,可以节约成本,然而建筑行业的图纸就要大的多,常用A2、A1,选择合适的尺寸,还要参考打印机能打多纸张。这里我们默认选择A4图纸的尺寸。


4.设置打印区域

单击打印区域中的打印范围,会出现一个下拉列表,分别是布局、界线、范围、显示、视图以及窗口。这里小编选了窗口,可以自己手动选择图中需要打印的部分。

/subpart/image/201909/c253013ccbdd8835d689ebaec166a6fc.gif

5.设置打印偏移

此设置会基于您的打印机、绘图仪或其他输出而进行更改。尝试将打印居中或调整原点,但请记住,打印机和绘图仪在边的周围具有内置的页边距。小编这里选择勾选“居中打印

/subpart/image/201909/f22ff9b0b72e10c5aa396d665e62909b.gif

6.设置打印比例

从下拉列表中选择打印比例。比例(例如 1/4” = 1’-0”)表示打印到“模型”选项卡中的比例。在布局选项卡上,通常以 1:1 比例进行打印。这里默认“布满图纸

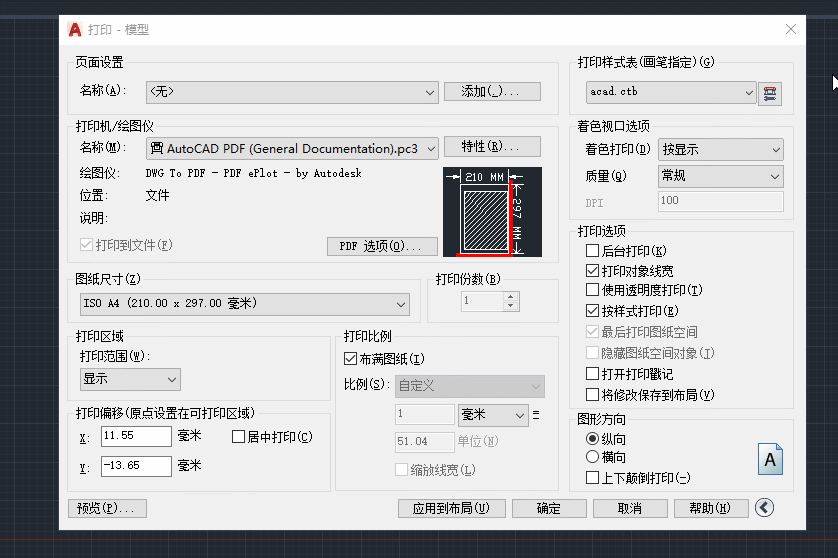

7.设置打印样式表

打印样式表提供有关处理颜色的信息。这里小编选择了acad.ctb的样式。

/subpart/image/201909/dc24b7dd990940f09c21063d823e7cd8.gif

8.预览

预览”用于检查各个选项的设置效果,退出“预览”,按ESC,返回打印设置页面。

/subpart/image/201909/708c18e18917460f027a939b34e3773a.gif

9.设置pdf保存路径

预览确认没有任何问题之后,单击“确定”,根据自己的需要,将pdf保存路径设置在你方便查找的位置中。小编选择保存在电脑桌面上,保存之后的pdf默认用小编安装的wps打开。

/subpart/image/201909/04d6ebc594b02e1e2652ac8c548f7c4b.gif
