自制Hi3861开发板(附原理图和电路图)

时间:05-28来源:作者:点击数:

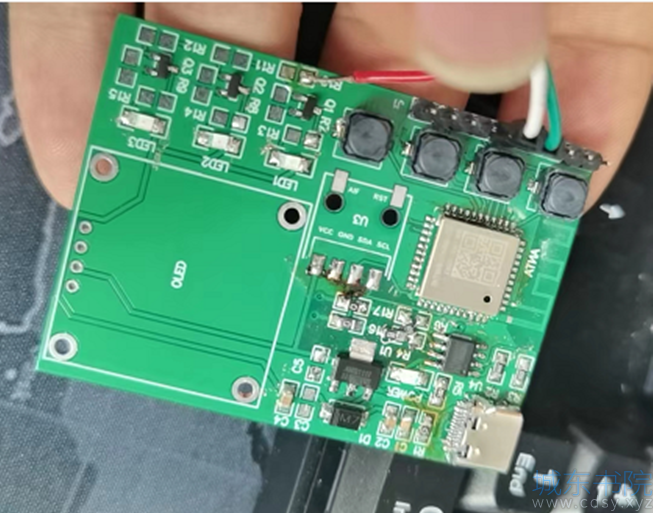

OpenHarmony的发展已经进入了新的阶段,逐步把重点向富设备开发方向。OpenHarmony 3.x的各大特性也是针对富设备来的,但是仍然支持轻量设备,如Hi3861芯片设备。于是,我尝试了使用自制的Hi3861开发板刷入了。

OpenHarmony 3.1,如下所示:


不过请忽略我的焊接技术,还有很多外设没有焊接。

这篇文章介绍我设计自制Hi3861开发板的全过程,使用这块板子进行开发的好处在于:

  • 充分理解硬件设计,使得软件开发更加清晰明朗。
  • 可以定制硬件功能。
  • 价格低,比官方的开发板便宜很多。
  • 自制的板子更加有趣。

在文章的最后,附有整个电路的原理图和电路图,大家可以下载哦!

1.原理图设计

首先进行原理图设计,如下所示:

在这块板子中主要包括以下几个部分:芯片部分、电源部分、串口通讯部分、天线部分和其他外设。

1.1芯片部分

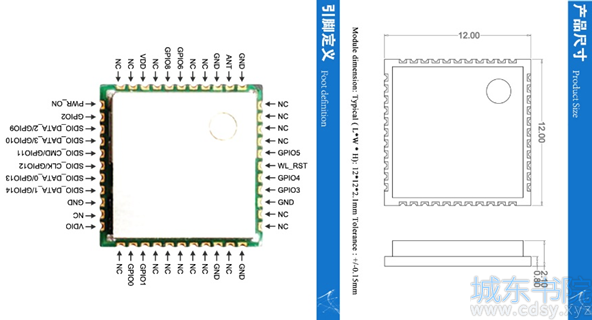

Hi3861的引脚图在网上很容易就找到了。

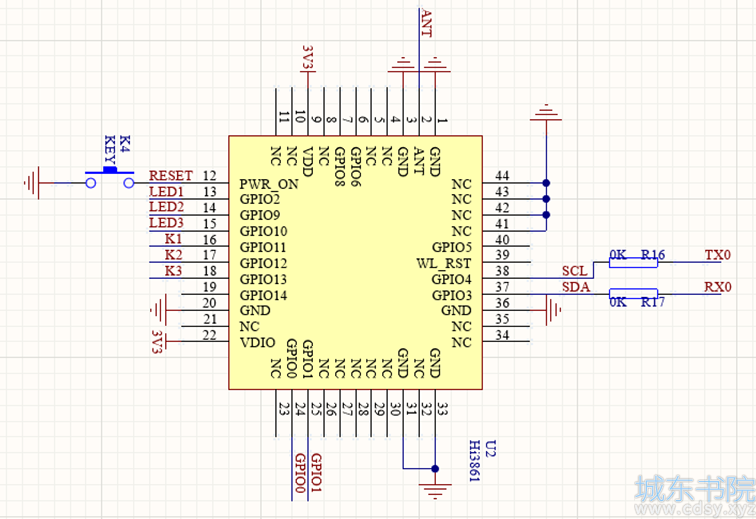

根据这些引脚来设计芯片部分的电路。这里还参考了官方的Hi3861开发板的原理图:


其中K4为复位电路,烧录固件的时候使用。

1.2电源部分和串口通讯部分

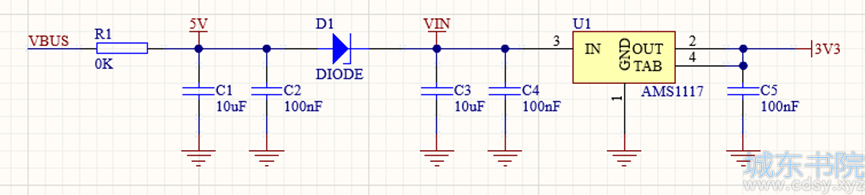

电源部分和串口通讯部分并没有使用官方的Hi3861开发板的原理图,而是参考了Neptune的电路设计,因为从设计上更加简单。电源使用AMS1117的电源转换电路,将USB的5V电压转换为3.3V电压,并用几个滤波电容进行滤波。

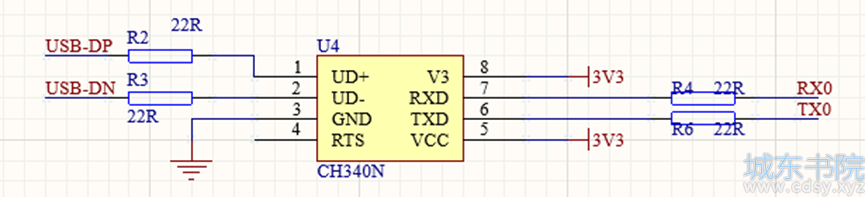

串口部分使用了CH340N串口芯片,将USB转换为串口信号。

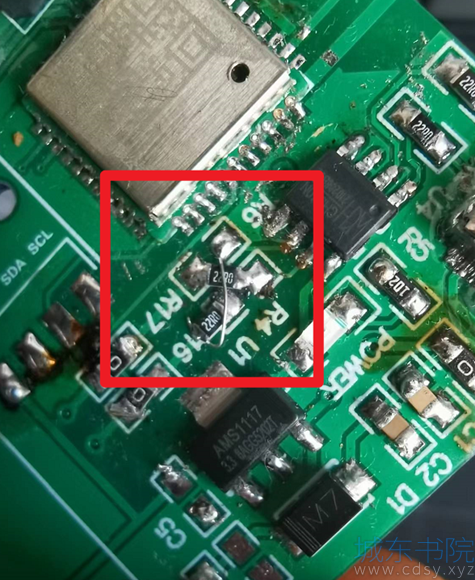

这里需要注意2个问题:一个是CH340N的RXD和TXD需要和芯片上的TXD和RXD接口对应连接,即CH340N和RXD接入芯片上的TXD,反之亦然。由于之前的设计错误,导致我的板子上通过飞线进行反向连接。(不过本文章附件中已经进行了修正)


另外一个问题就是网上很多商家卖得便宜的CH340N芯片品控很差。我之前在某商家买了10个CH340N芯片,结果最终只有1个能用。所以大家要擦亮眼睛购买,可以节省调试的时间。

1.3天线部分

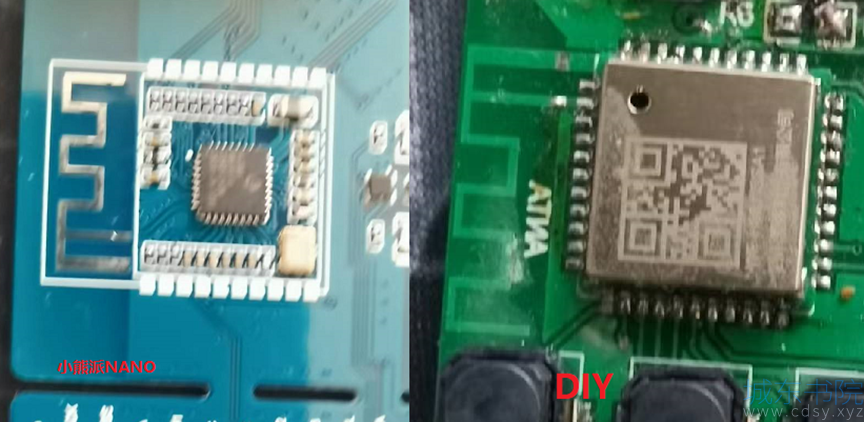

由于我购买的是Hi3861单模组,是不带2.4G天线的。所以需要单独设计天线电路。这里我自己模仿着小熊派Nano的天线等比例画了一个,效果还是非常不错的。


但是我自己做的板子上面把天线进行了阻焊,但是小熊派没有。不知道影响大不大。

1.4其他外设

这里的其他外设包括LED灯、按钮、LED屏幕和温湿度HT30温湿度传感器。LED屏幕和温湿度HT30温湿度传感器都是通过I2C通讯的,所以电路设计非常简单。LED和按钮只需要通过GPIO的方式进行连接即可,就不多赘述了。

2.电路图设计

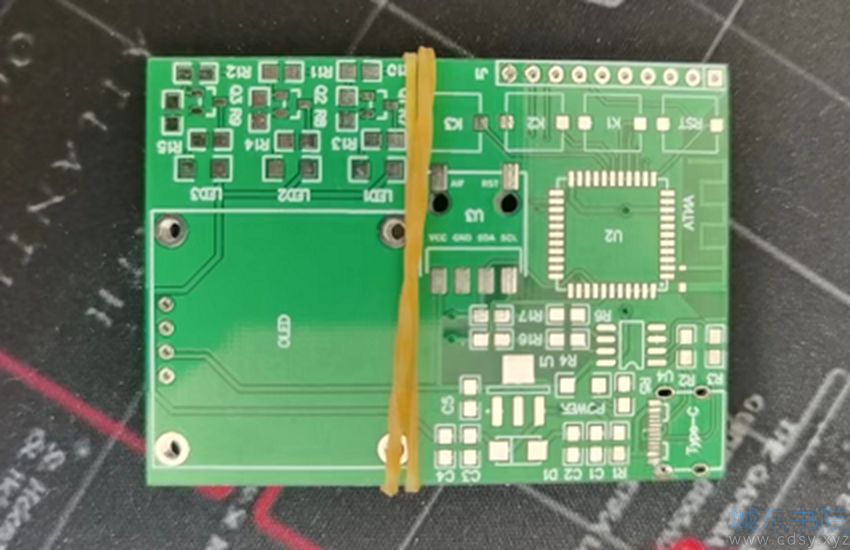

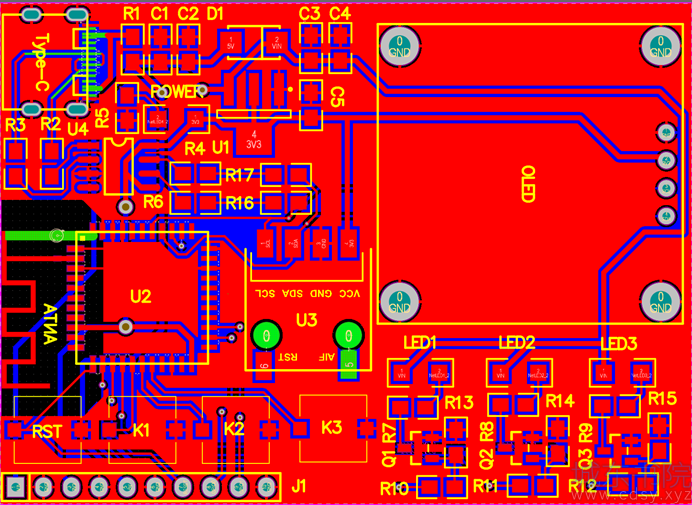

根据原理图,开始绘制电路图:


为了避免干扰,天线部分周围都是没有覆铜的,其他的设计也非常简单,直接打样板。

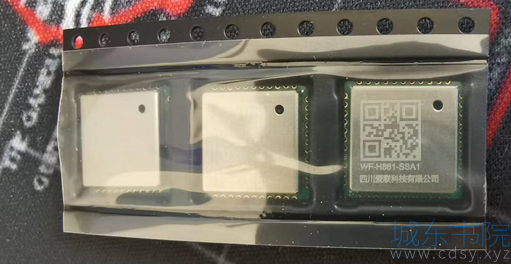

收到样板非常开心,一次性购买了5片HI3861模组,已经用了2个了。似乎现在这个芯片不太好找,用一片少一片了。

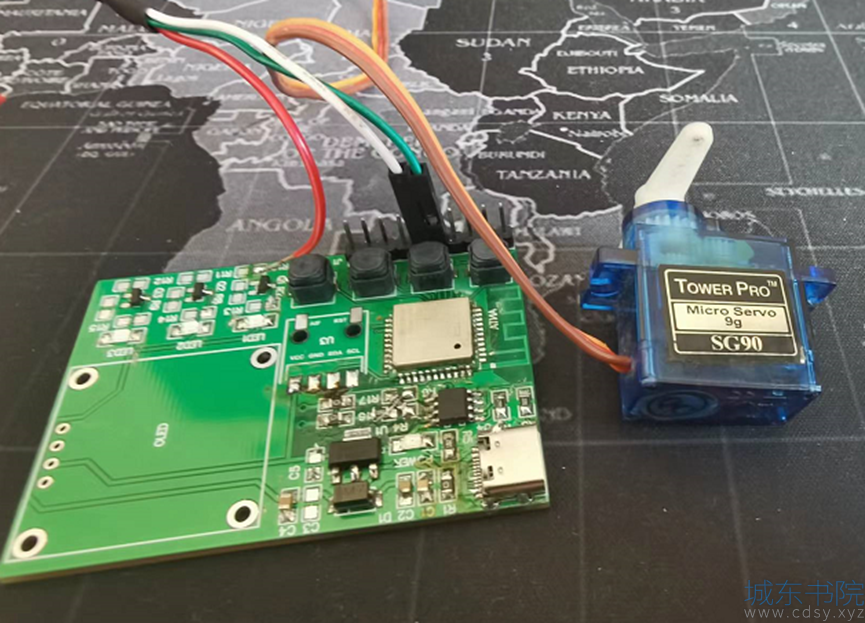

焊接完成后经过调试,已经可以通过官方的说明刷入OpenHarmony 3.1了。这里我通过GPIO的方式控制舵机,完美!好玩!
